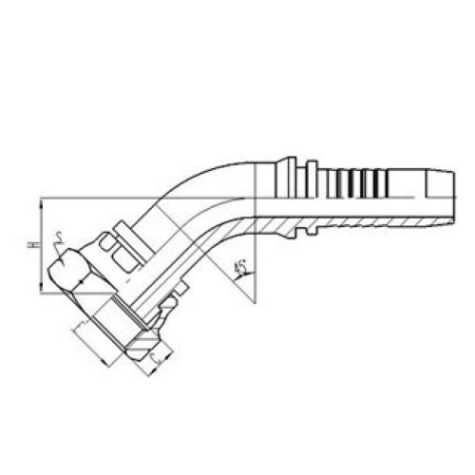

代 號 |
螺紋 E |
膠 管 HOSE BORE |
尺寸 DIMENSIONS |
||||
|
PART NO. |
THREAD E |
公稱內徑 DN |
標號DASH |
A |
C |
H |
S |
|
22241-04-04 |
G1/4"X19 |
6 |
04 |
40.9 |
8 |
18.8 |
19 |
|
22241-06-06 |
G3/8"X19 |
10 |
06 |
45.3 |
9 |
21 |
22 |
|
22241-08-08 |
G1/2"X14 |
12 |
08 |
58.9 |
10.5 |
24 |
27 |
|
22241-12-12 |
G3/4"X14 |
20 |
12 |
77.4 |
13.5 |
30 |
32 |
|
22241-16-16 |
G1"X11 |
25 |
16 |
82.7 |
15.5 |
31.5 |
41 |
|
22241-20-20 |
G1.1/4"X11 |
32 |
20 |
97.3 |
15.5 |
36.6 |
50 |
注：1、表中代號用於編織軟管； 2、如需用於纏繞軟管代號改為22242-xx-xx.
Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 2224 2-xx-xx.
