英製管接頭

您當前的位置：首頁 » 產品中心 » 軟管接頭係列 » 英製管接頭 » 90°日式英製內螺紋60°內錐麵密封

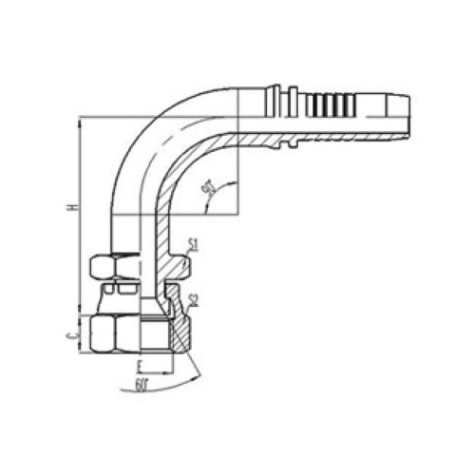

名稱：90°日式英製內螺紋60°內錐麵密封

詳細信息

90°日式英製內螺紋60°內錐麵密封的詳細介紹：

代號	螺紋 E	膠管 HOSE BORE		尺寸 DIMENSIONS
PART NO.	THREAD E	公稱內徑 DN	標號 DASH	C	S1	S2	H
29691-04-04	G1/4"X19	6	04	8	19	19	38
29691-06-06	G3/8"X19	10	06	9	22	22	45.8
29691-08-08	G1/2"X14	12	08	12	27	27	53
29691-10-10	G5/8"X14	16	10	11.5	30	30	61
29691-12-12	G3/4"X14	20	12	13.5	32	32	69
29691-16-16	G1"X11	25	16	16	41	41	76.5
29691-20-20	G1.1/4"X11	32	20	18.5	50	50	90
29691-24-24	G1.1/2"X11	40	24	19	55	55	105

注： 1、表中代號用於編織軟管； 2、如需用於纏繞軟管代號改為29692-xx-xx .
Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 29692-xx-xx .
