1、概述

DLX-1型係列零序電流互感器采用ABS工程塑料，環氧樹脂灌注，具有良好的抗衝擊性、耐腐蝕性、電氣絕緣性，特別適合礦山井下惡劣環境中使用，DLX-1型係列互感器結構合理，可根據現場實際情況靈活安裝，DLX-1型係列零序電流互感器與係列低壓電網絕緣監測保護裝置配合使用。

2、使用環境

①海拔高度：≤2000m（高原使用時特殊訂貨）

②環境溫度：-40°℃~+70°℃

③相對濕度：≤90%

3、額定頻率、絕緣耐熱等級

①50Hz或60Hz

②E級（120°℃）

4、規格

DLX-1係列零序電流互感器有內徑80、100、150三種規格

4、使用說明

①適用於0~1140V頻率為50Hz的三相交流電纜網絡中；

②互感器上麵貼有銘牌的麵向負荷側，零序電流信號用雙芯屏蔽電纜引出；

③零序電流互感器（DLX-1）棕色線： I_O+、藍線：I_O-,黃綠線：屏蔽層。

④安裝方式：螺裝，根據需要固定於開關櫃內或防爆饋電開關內斷路器的負荷側。

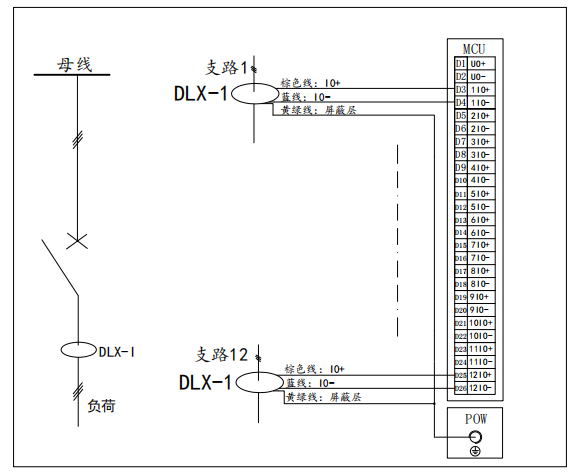

圖1

安裝說明

1、將DLX-1型互感器安裝到每個需要監護支路斷路器的下口（負荷側）；

2、DLX-1型零序電流互感器上貼有銘牌麵麵向負荷側；

3、DLX-1型零序電流互感器二次引出線棕色線為 IO+、藍色線為IO-,黃綠線為屏蔽層，引出線長標配為4m±5cm，I0+、I0-零序電流信號接到絕緣監測及漏電保護裝置（如圖1所示）。

現場安裝圖

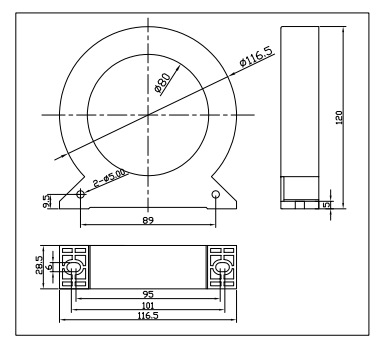

  DLX-1(Φ80)型互感器安裝尺寸圖

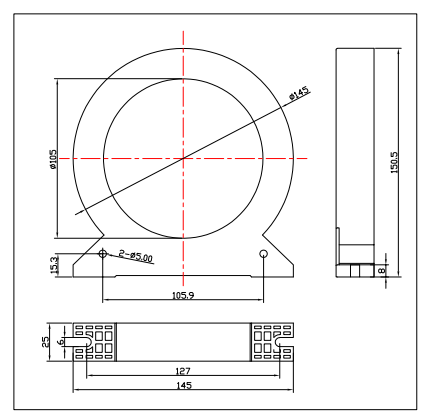

   DLX-1(Φ100)型互感器安裝尺寸圖

注：1、DLX-1型係列零序電流互感器上貼有銘牌麵麵向負荷側，二次引出線棕色線為 IO+、藍色線為IO-,黃綠線為屏蔽層，引出線長標配為4m±5cm。

       2、互感器二次引出線線長可根據需要定製，請在訂貨時說明。
