(一)簡介

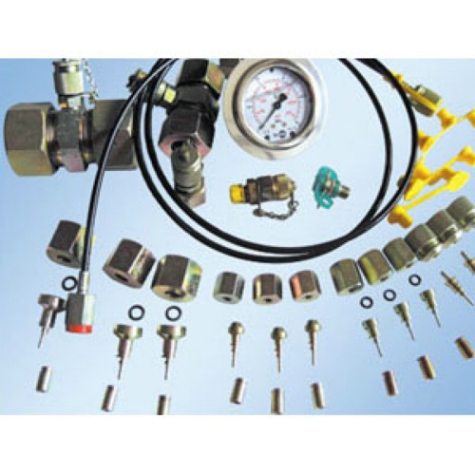

　　HF係列微型高壓軟管接頭總成(測壓軟管、測壓裝置）公稱通徑為3mm,工作壓力63MPa，用於液壓係統中，測試液壓係統中各點壓力和作為傳導流體介質的管道，該軟管接頭總成與測壓點接頭配套使用，具有結構優良，密封可靠、扣壓牢靠，體積小，重量輕，使用簡便等特點，其連接形式有鉸接式，快換式，錐麵密封式等形式，本廠也可提供用戶需要的其它連接形式。
（二）技術參數 TECHNICAL DATA

公稱通徑Normal diameter d		3.0mm	2.0mm	4.0mm
軟管通徑Hose inside diameter d1		2.9mm	2.0mm	4.0mm
軟管外徑Hose outer diameter d		6.0mm	5.0mm	8.0mm
動態壓力 Max.dynamic pressure Pd		40MPa(400bar)	47MPa(470bar)	35MPa(350bar)
靜態壓力 Max.quiesent pressure Ps		63MPa(630bar)	63MPa(630bar)	60MPa(600bar)
爆破壓力Min.burst pressure Pe		160MPa(1600bar)	190MPa(1900bar)	150MPa(1500bar)
彎曲半徑Min.bending radius Rmtn		30mm	20mm	40mm
重量Weight		25g/m	18g/m	47g/m
管子材料material		聚銑胺（PA)
增強編織層knitting		凱夫拉子、芳綸纖維
工作壓力/工作溫度PN/Temperature range		-40～+50℃：100%；＞80℃：86%；＞100℃：77%；＞120℃：60%
適用溫度Temperature range		-40～+120℃
壽命 Life according		DIN 20024
安全係數 Safty coefficient		靜載荷時為2.5(static)；動載荷時為4(Dynamic)
化學性能Acid-resistant		耐酸性溶劑
環境適用性Surrounding suitability		耐臭氧和紫外線無吸濕性
適用介質Medium		礦物油、水一乙二醇，酒精，汽油，乳化液，磷酸脂（需要特殊訂貨）
	(三)壓力降曲線在1米長，35cst粘度的礦物油的條件下測試

（四）型號舉例（四）型號舉例
1、微型高壓軟管兩端可任意選定接頭的連接形式。
2、用戶欲訂購一端是快換式接頭，其接頭螺紋為M16，另一端是直接接壓力表，其接口螺紋為M14×1.5,通徑為3mm,軟管長度為1.5m的軟管總成，訂貨型號是：HFH2-P1-3-P-1.5。

(五）軟管總成示例圖Example of hose asembly

(六）接頭連接尺寸 Construction size
1、快換式 Quick fitting:HFH*

H*	M2	d	L	S	備注remark
H1	M12×1.25	ф3.3	22	17
H2	M16	ф3.3	22	19
H3	M14×1.5	ф3.3	22	17
H4	M16×1.5	ф3.3	22	19
H43	-	ф3.3	19	-

2、直接接壓力表 Direct to pressure gauge:HFP*

P*	M/d	I	L	S	備注remark
P1	M14×1.5	10	34	17
P2	M20×1.5	14	40	24
P3	G1/4''-19	10	34	17
P4	M30×1.5	20	48	36
P5	G1/2''-14	14	40	24
P6	M10×1	8	30	14
P11	1/8''-27NPT	13	30	14
P12	1/4''-18NPT	16	33	17
P13	3/8''-18NPT	16	35	22
P14	1/2''-14NPT	25	45	27

3、外固定螺紋式：Thread:HFG*

G*	M	I	L	S	備注remark
G1	M12×1.25	6	30	17
G2	M14×1.5	8	32	17
G3	M16×1.5	8	32	19
G6	M10×1	8	32	14
G7	M14×1	10	34	17
G8	M16×1	10	34	19
G21	7/16''-20UNF	10	34	14
G22	1/2''20UNF	12	36	17
G23	9/16''-18UNF	12	36	19

4、外螺紋式 HFE *

E*	M	I	L	S	備注
E1	M14×1.5	12	34	19
E2	G1/4	12	34	19
E3	M12×1.5	12	35	17
E4	M10×1	8	30	17
E5	G1/8	8	30	17

5、外錐螺紋式 HFT*

T*	d	I	L	S	備注
T11	1/8-27NPTF	11	33	13
T12	1/4-18NPTF	16	37	16
T13	3/8-18NPTF	16	37	19

6、內螺紋內錐麵式 Inside screw thread:HFC *

C*	M	I	L	S	備注 remark
C1	M10×1	7	31	15
C2	M12×1.25	8	31	17
C3	M14×1.5	8	31	17
	M16×1.5	10	33	19
C5	M12×1	10	33	19
C6	M14×1	12	35	22
C21	7/16-20UNF	10	33	15
C22	1/2-20UNF	10	33	17
C23	9/16-18UNF	12	35	19

7、鉸接式 Adjustadle fitting：HF J*

J*	M	H	B	d	L	S	組合墊圈	備注
J1	M10×1	20	8	10.2	35	15	10
J2	M14×1.5	25	10	14.2	39	19	14
J3	G1/8	20	8	10.2	35	15	10
J4	G1/4	25	10	14.2	39	19	14
J5	M8×1	20	8	8.2	33	14	8
J6	M12×1.5	25	12	12.2	35	17	12

8、O型圓密封式 HFF*

F*	M	I	L	S	備注 remark
F1	M8×1	8	35	14
F2	M10×1	8	35	14
F3	M10×1.25	8	35	14
F4	M14×1.5	9.5	37	19
F21	7/16-20UNF	10	37	17
F22	1/2-20UNF	10	37	17
F23	9/16-18UNF	11	39	19
F24	3/4-16UNF	11	40	24

9、內螺紋60度外錐接頭 HFZ*

Z*	d	L	S	備注 remark
Z1	G1/8＂	26	14
Z2	G1/4＂	30	17
Z3	M10×1	26	14
Z4	M14×1.5	30	17

10、錐麵密封式 Cone seal fitting. HF O*

O*	M/NPT/d1	I	d	L	S	密封圈	備注
01	M10×1	8	-	54	17	10
02	M14×1.5	12	-	58	19	14
03	M12×1.5	12	-	58	17	-
011	1/8-27NPT	12	-	58	17	-
012	1/4-18NPT	14	-	60	19	-
031	M12×1.5		6	33	14
032	M14×1.5		6	35	17
033	M14×1.5		8	35	17
034	M16×1.5		8	35	19
035	M16×1.5		10	35	19
036	M18×1.5		10	38	22

11、卡套式 HFK*

K*	M/NPT/d1	I	L	S	密封圈	備注 remark
K1	M10×1	8	51	17	10
K2	M14×1.5	12	55	19	14
K3	M12×1.5	12	55	17	12
K11	1/8-27NPT	12	60	19	-
K12	1/4-18NPT	16	60	17	-
K16	R1/9-28	12	55	16	-
K17	R1/4-19	16	60	18	-
