公製管接頭

您當前的位置：首頁 » 產品中心 » 軟管接頭係列 » 公製管接頭 » 45°公製內螺紋24°外錐麵帶O形圈密封重係列

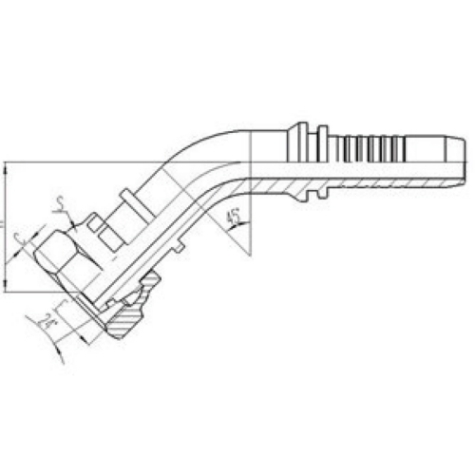

名稱：45°公製內螺紋24°外錐麵帶O形圈密封重係列

詳細信息

45°公製內螺紋24°外錐麵帶O形圈密封重係列的詳細介紹：

代號	螺紋 E	膠管 HOSE BORE		管子外徑	尺寸 DIMENSIONS
PART NO.	THREAD E	公稱內徑 DN	標號 DASH	TUBE O.D.	C	H	S
20541-14-04	M14X1.5	6	04	6	1.1	28	19
20541-16-04	M16X1.5	6	04	8	1.5	28.3	22
20541-16-05	M16X1.5	8	05	8	1.5	28.9	22
20541-18-06	M18X1.5	10	06	10	2	29.6	24
20541-20-08	M20X1.5	12	08	12	2.5	32.8	27
20541-22-08	M22X1.5	12	08	14	2.5	33.2	27
20541-24-10	M24X1.5	16	10	16	2.5	35.9	30
20541-30-12	M30X2	20	12	20	3	42.4	36

注： 1. 表中代號用於編織軟管； 2. 如需用於纏繞軟管代號改為20542-xx-xx；
Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 20542-xx-xx；
